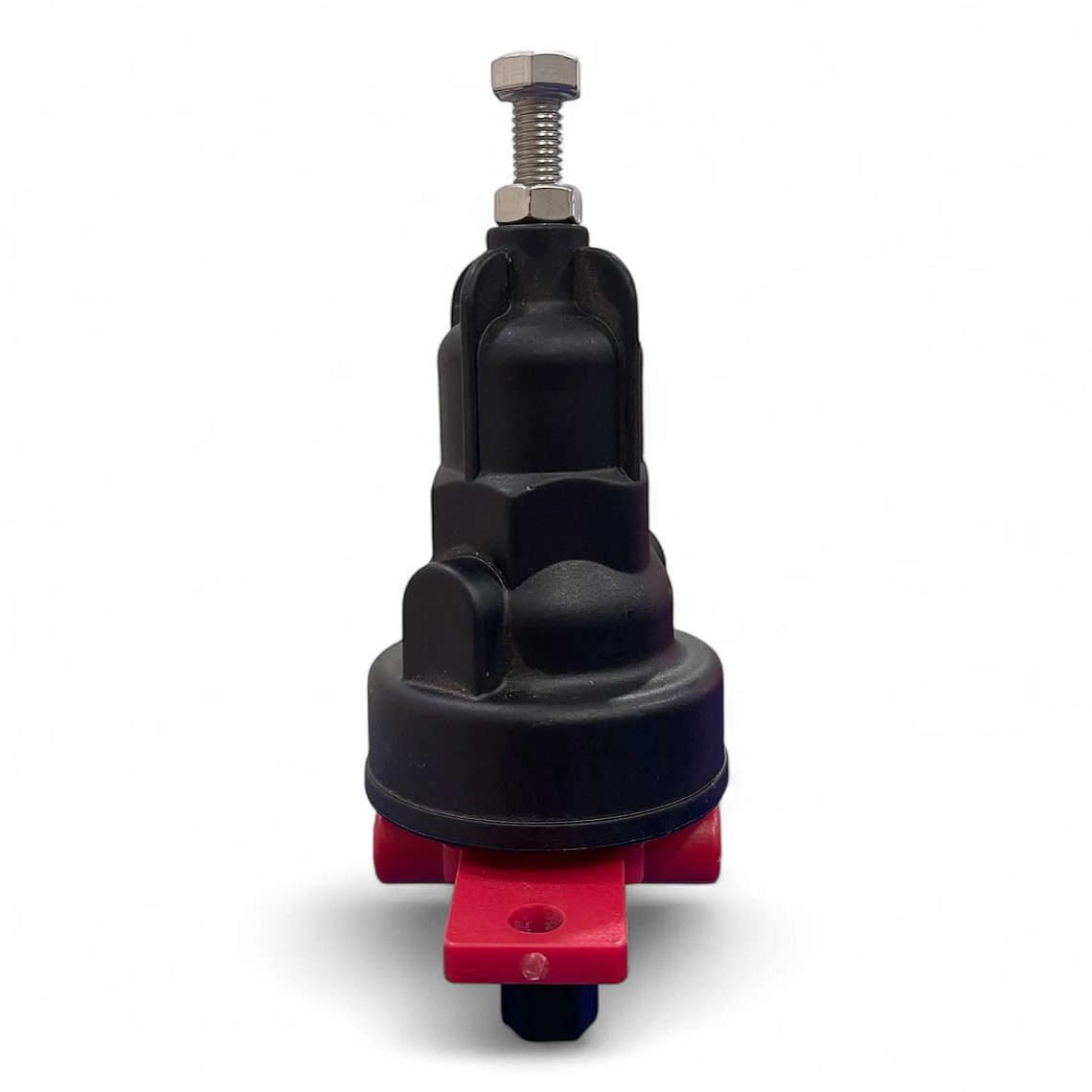

PILOTO REGULADOR DE PRESIÓN 3 VÍAS BERMAD

El Piloto Regulador de Presión 3 Vías Bermad PC-SHARP-XP es un mini piloto hidráulico de alta precisión que permite controlar la presión en válvulas de mando mediante una señal hidráulica. Este piloto multipropósito puede funcionar como reductor de presión, sostenedor de presión, control de caudal (versión “D”) o relé hidráulico, según la instalación y el muelle calibrado.

Especificaciones técnicas

Modos de operación / funcionalidad
Este piloto es muy versátil. Dependiendo de cómo se conecten los puertos y de qué muelle se instale, puede funcionar como:

• Piloto reductor de presión: reduce presión aguas abajo al valor ajustado
• Piloto sostenedor de presión: mantiene presión mínima aguas arriba
• Control de caudal (versión “D”, con cubierta sellada)
• Relé hidráulico: puede actuar como disparador para válvulas mayores

Ventajas de usar este piloto

• Elevada sensibilidad y precisión en regulación
• Versatilidad (multipropósito) para distintos modos de control
• Fácil adaptación / reemplazo en instalaciones que ya usan PC-X o PC-S, ya que comparte conexiones
• Resortes calibrados en acero inoxidable para mayor durabilidad
• Cuerpo plástico reforzado con fibra de vidrio para resistencia mecánica

Aplicaciones típicas

• Válvulas principales de riego para control de presión
• Sistemas de riego por goteo, microaspersión
• Instalaciones hidráulicas donde se requiere control fino de presión
• Estaciones de bombeo con válvulas de control
• Proyectos agrícolas y parques donde se requiere estabilidad hidráulica

Instalación, ajustes y recomendaciones

1. Instala filtros aguas arriba del piloto para evitar ingreso de sedimentos
2. Conecta correctamente los puertos (0, 3, 2, 1) de acuerdo al esquema de uso
3. Ajusta el tornillo de calibración según el muelle seleccionado
4. Realiza pruebas de presión gradual para verificar operación
5. En versiones plásticas, no exceder la presión máxima recomendada
6. Proteger de exposición directa al sol si es posible
7. Hacer mantenimiento periódico: revisar diafragma, resortes, limpieza de pasajes

Preguntas frecuentes (FAQ)

• ¿Cuál es la diferencia entre PC-SHARP-XP y PC-X?
  El SHARP es una versión mejorada con mayor sensibilidad, mejores prestaciones y diseño modernizado, aunque mantiene compatibilidad en conexiones con PC-X y PC-S.
• ¿Qué muelle debo usar para mi aplicación?

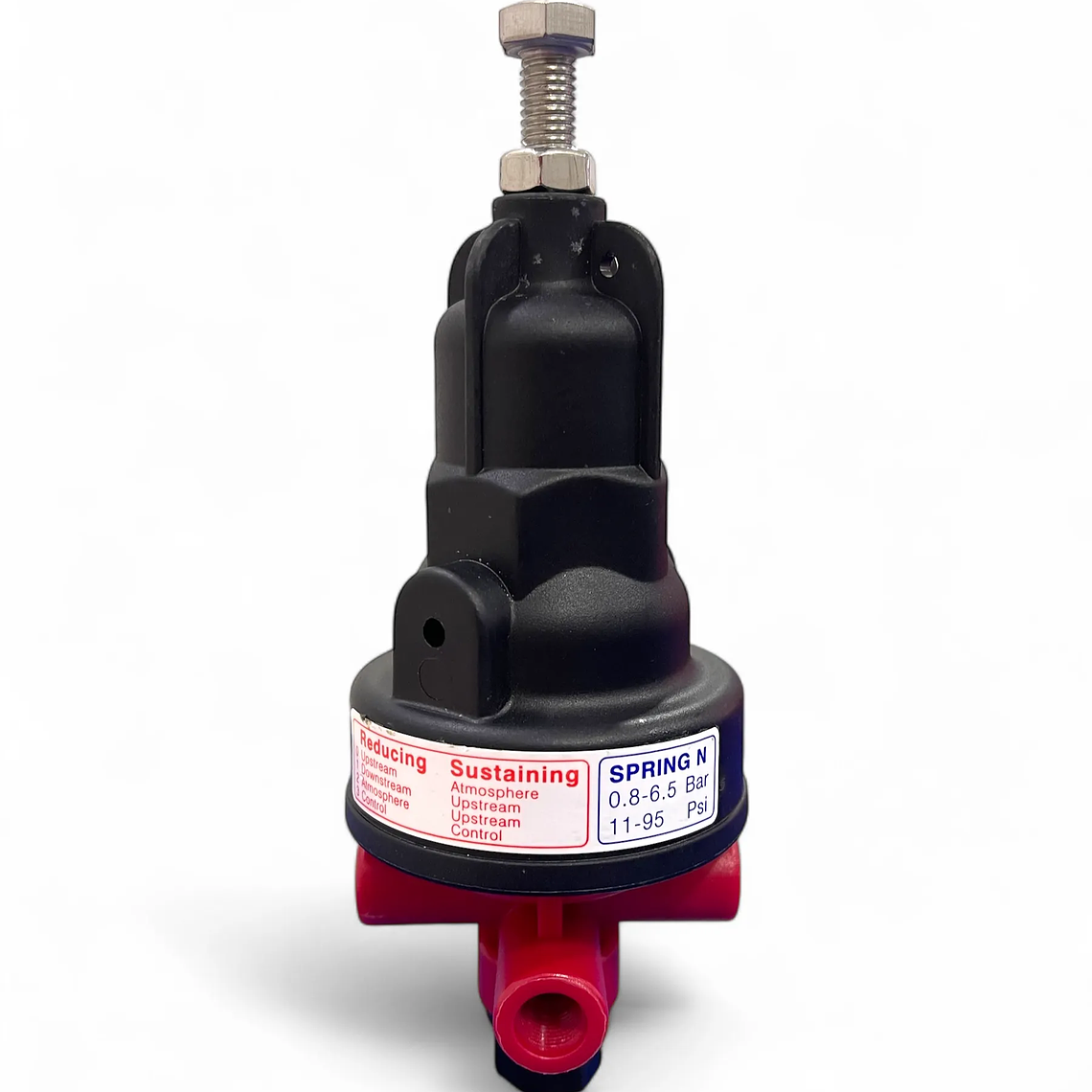

  Depende de la presión deseada: por ejemplo, muelle “K” para 0,5-3,0 bar, “N” para 0,8-6,5 bar, etc.
• ¿Se puede usar con agua con partículas?
  Sí, pero siempre recomendado instalar filtro previo para proteger los mecanismos internos.
• ¿El piloto soporta temperatura alta?
  El modelo soporta agua hasta ~50 °C según ficha técnica.
